Sélection 01: Qcad2 - un programme pas entiérement libre mais pas si propriétaire que ça...



Présentation:

En quelques années Qcad est devenu la référence en CAO/DAO dans le monde du Logiciel Libre (présent par ex. dans de nombreuses distributions Linux)
Andrew Mustun - son developpeur - le definit comme suit:
"QCad est un système simple de DAO 2D. Avec QCad vous pouvez facilement construire et modifier vos dessins avec des textes aux normes ISO, de la cotation, des hachures et beaucoup d'autres caractéristiques puis les enregistrer au format de fichier DXF."
Les choix initiaux pris des 1999 (développement sous Qt, mode de distribution sous licence GNU/GPL, multiplateforme, format de fichier ouvert DXF) ont créé une communauté d'utilisateurs nombreux et ré-actifs qui ont partcipé à l'enrichissement de Qcad.

En 2002 avec la version Qcad v1.5.x, A. Mustun pense avoir atteind les limites des developpements possibles dans le cadre de la version utilisée du format de fichier DXF.
En Septembre 2003, Qcad nous revient en version 2.0.x avec le support du format DXF 2000/2002 (qui est LE standard actuel dans le monde de l'Industrie et du Batiment). Mais le développement coute cher...!!!

A. Mustun propose donc dorénavant chaque version de Qcad v2 sous deux formes:
1 - sous licence GNU/GPL: mise à disposition des fichiers Source de la "Qcad Community Edition" pour Linux ou Mac OsX.
Chaque utilisateur sous Linux ou Mac OsX peut/doit compiler ces fichiers Source pour en obtenir les fichiers d'installation.- pratique assez courante dans le monde de Tux.
2 - sous licence propriétaire (28 $/an), sont fournis les fichiers d'installation (fichiers "*.exe" sous Windows, "*.rpm" sous Mandrake,...) de la version dite "Qcad Professional Edition" compilés à partir de la "Community Edition" et "complétée" de fonctionnalités secondaires.

Meme si cela est regretable pour le deploiement "grand public" de Qcad v2, il faut le concevoir comme un moyen de soutenir ce projet UNIQUE et PERFORMANT dans la planete GNU/GPL.

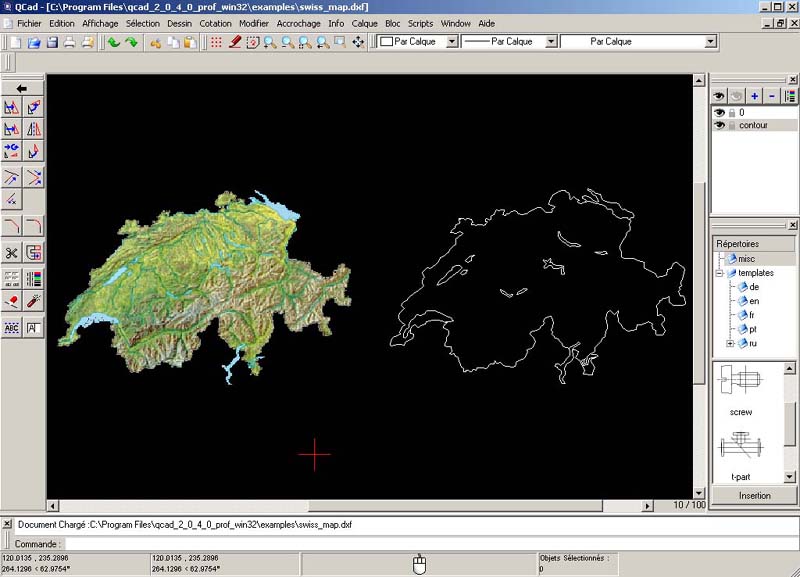

copie d'écran



Qcad Génération II:

Les points forts (v2.0.4.0. prof.):

  • Multiplateforme: Linux/Solaris/Windows/MacOs/...

  • Format de fichier natif ouvert et "moderne": DXF 2000/2002 - "Library DXFlib" écrite par Andrew Mustun de toute pièce depuis la documentation originale (...) donc indépendante d'une organisation tierce (type Open Design Alliance).
    Grande compatibilité en import/export avec les logiciels commerciaux.

  • Une Interface Utilisateur disponible dans de nombreux langages ( Anglais, Allemand, Français, Danois, Polonais,...)
    Le fichier d'aide complet en HTML est disponible en Anglais, Allemand, Tcheque et Hongrois.
    A noter depuis Janvier 2005:
    la mise à disposition au format PDF (2.65Mo) du fichier d'aide traduit en français par Ronan Tison - disponible
    sur le site ou ICI

  • Des fonctionalités de gestions des Objets "block" exceptionnelles (facilités d'édition, placements,...).

  • La possibilité d'insérer des fichiers "Images" et de leur affecter un facteur d'echelle.

  • Les Sources de la version "Community Edition"de la v2 sont librement disponibles sous licence (GNU/GPL).
    Tout utilisateur de Linux peut donc à partir de ces sources les compiler pour obtenir les "binaries" d’installation.

Les points faibles (v2.0.4.0. prof.):

  • Non reconnaissance des polices True Type.

  • Une Interface atypique demandant un temps d'adapatation de la part de l'utilisateur.

  • L'absence de gestion des fichiers en référence dit X-Ref.

  • Quelques fonctionnalités manquantes (ajout de sommets à une Polyline, Multiligne, Offset,...)

  • Une Interface d'Impression/Traçage trop sommaire:
    pas de possibilité de Selection, pas de re-stylisation des plumes, pas d"Espace Papier",...




Encore plus d'infos autour de Qcad v2 .... toujours sur le site de Libercad:

Echanges d'Idées avec André Pascual sur Qcad v2 apres la parution de son Article dans Linux Pratique --> ICI

Qcad sous Knoppix...un autre moyen pour découvrir pleinement Qcad v2 ---> ICI

Vers un Qcad v2 "pleinement libre" pour Windows ---> ICI (en construction)




Qcad Génération I:

Si la compatibilté en import/ export ou l'utilisation des Objets (type "block") n'est pas votre priorité, alors Qcad v1 vous donnera toute satisfaction.
La derniere version entierement libre disponible sous Windows est la
v1.5.1 et son fichier d'aide en français

Pour plus d'informations, on se reportera aux deux tutoriels écrits par André Pascual:
Qcad: Dessin Technique sous linux (bien que consacré à Qcad 1.3 est applicable aux versions ultérieures de Qcad v1)
http://www.linuxgraphic.org/section2d/qcad/index.html ou au format PDF (1.18Mo) ICI

Qcad: Quoi de neuf (les nouveautés integrées à Qcad 1.4)




Pour retourner à la page d'accueil, cliquez sur le logo de LiberCad................



© copyright O.Leroy - Fev. 2005
